DWA20高組裝線性滑軌，也叫高組裝線性導軌，高組裝直線導軌等。我們就從精度，預壓力，允許上下水平度誤差，扭矩值，肩部高度及導角等方面為你介紹DWA20高組裝線性滑軌。

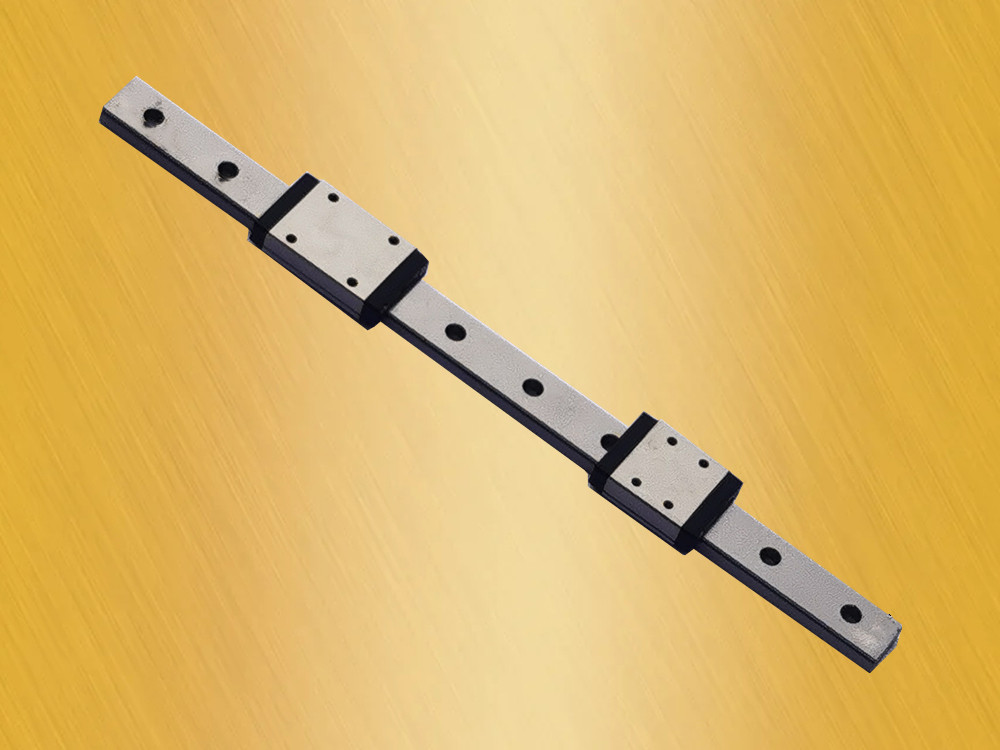

圖：DWA20高組裝線性滑軌

  DWA20高組裝線性滑軌是陜西達沃鑫智能裝備有限公司的產品之一。所以DW代表著達沃鑫。導軌有些時候被人們稱為滑軌，所以它也被稱為高組裝線性導軌，直線導軌等。如果只從規格上去介紹DWA20高組裝線性滑軌，則可能與其它產品并無其它差別，我們就從以下幾方面來介紹它：1、精度：高度H的允許尺寸誤差普通級為±0.1，高度±0.03，精密級±0.015，寬度N的允許尺寸誤差為普通級±0.3，高級±0.03，精密級±0.015，成對高度H的相互誤差普通級為0.02，高級為0.01，精密級為0.006,成對寬度N的相互誤差普通級為0.02，高級為0.01，精密級為0.006。2、允許平行度在FC預壓為25，F(xiàn)0預壓為20,F1預壓為18，允許上下水平度誤差在FC預壓為130，F(xiàn)0預壓為85，F(xiàn)1預壓為50。3、扭矩值為883，螺絲規格為M5*0.8P*16L。4、肩部高度及倒角：滑軌的最大圓角半徑為0.5mm，滑塊的最大圓角半徑為0.5mm，滑軌的最大肩部高度為3.5mm，滑塊的肩部高度則為5.0mm，滑塊的支行凈高為4.6mm。

  我們通過以上這些參數值，你就會對DWA20高組裝線性滑軌有更進一步的認識。
