DVN7微型標準線性導軌的規格參數很多，但是大致可以根據滑塊不同可分為標準方形滑塊，標準型滑塊，加長型滑塊三種，分別標記為DVN7S，DVN7C和DVN7H三種。

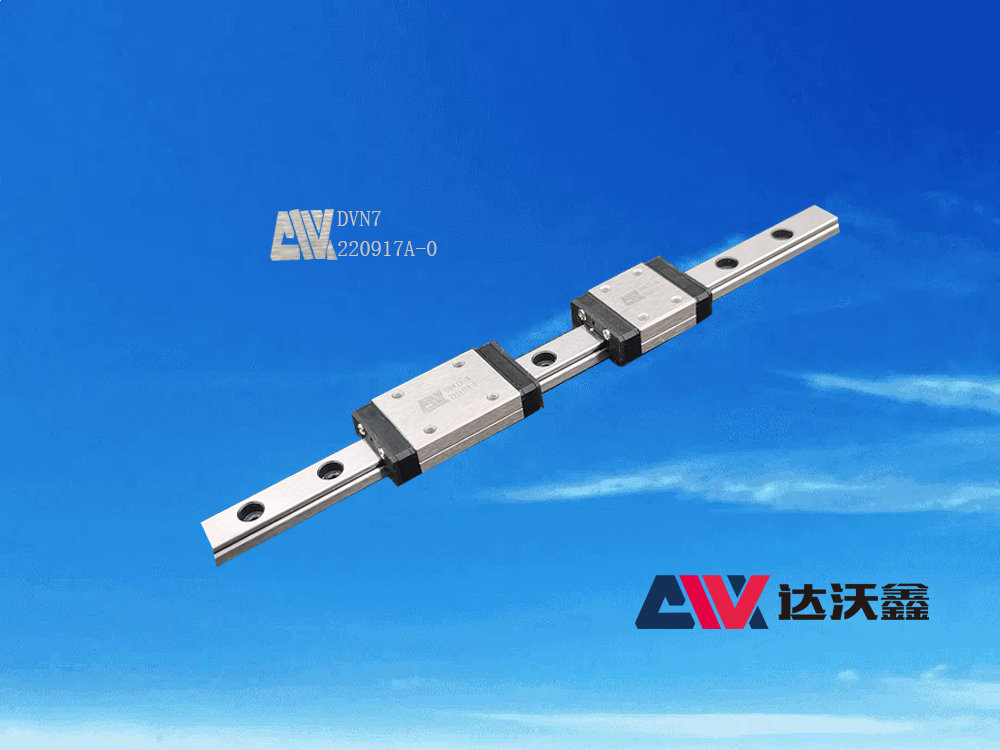

圖：DVN7微型標準線性導軌

  我們知道一搬微型線性導軌的規格參數很多，而DVN7也不例外，它的參數有規格，滑塊型號，滑塊數量，預壓等級，滑軌長度，起始/末端孔距，精度等級，材質，單軸滑軌數等，并可因此而衍生出許多分類，但是主要可根據滑塊型號的不同，可分為DVN7S，DVN7C和DVN7H三種，分別為標準方形滑塊，標準型滑塊，加長型滑塊。DVN7微型標準線性導軌滑塊的尺寸值如下：標準方形的L1值為9.6mm，L值為18.6mm，標準型滑塊的C值為8，L1值為13.5mm，L值為22.5mm，加長型滑塊的C值為13，L1值為21.8mm，L值為30.8mm，從這些尺寸值我們很容易就將其區分開來。而其基本動額定負荷，基本靜額定負荷，容許靜力矩也有差別。按照標準方形，標準型，加長型的順序，其動額定負荷分別為0.70KN，0.98KN，1.37KN，其額定動負荷分別為0.78 KN，1.24KN，1.96 KN。可見滑塊的長度越長，其額定負荷越大。而同樣的，其容許靜力矩也越大。標準方形滑塊的容許靜力矩MR，Mp，Mr值分別為：2.89N-m，1.68N-m，1.68N-m，標準型滑塊的容許靜力矩MR，Mp，Mr值分別為：4.70N-m，2.84N-m，2.84N-m，加長型滑塊的容許靜力矩MR，Mp，Mr值分別為：7.64N-m，4.80N-m，4.80N-m。而其滑塊的重量也有所不同，按照型號S(標準方形)，C（標準型），H（加長型）分別為0.0067，0.0010，0.015。

  DVN7微型標準線性導軌是一個系列產品，根據參數不同包含很多產品，如需要知道更多詳盡技術資料，請咨詢陜西達沃鑫智能裝備有限公司。
