DVN7C-N標準微型導軌是一種滑軌規格為7mm，滑塊為標準型，精度等級為普通級的微型導軌。陜西達沃鑫智能裝備有限公司就將DVN7C-N標準微型導軌的部分參數介紹給大家，幫助大家在選型時作為參考。

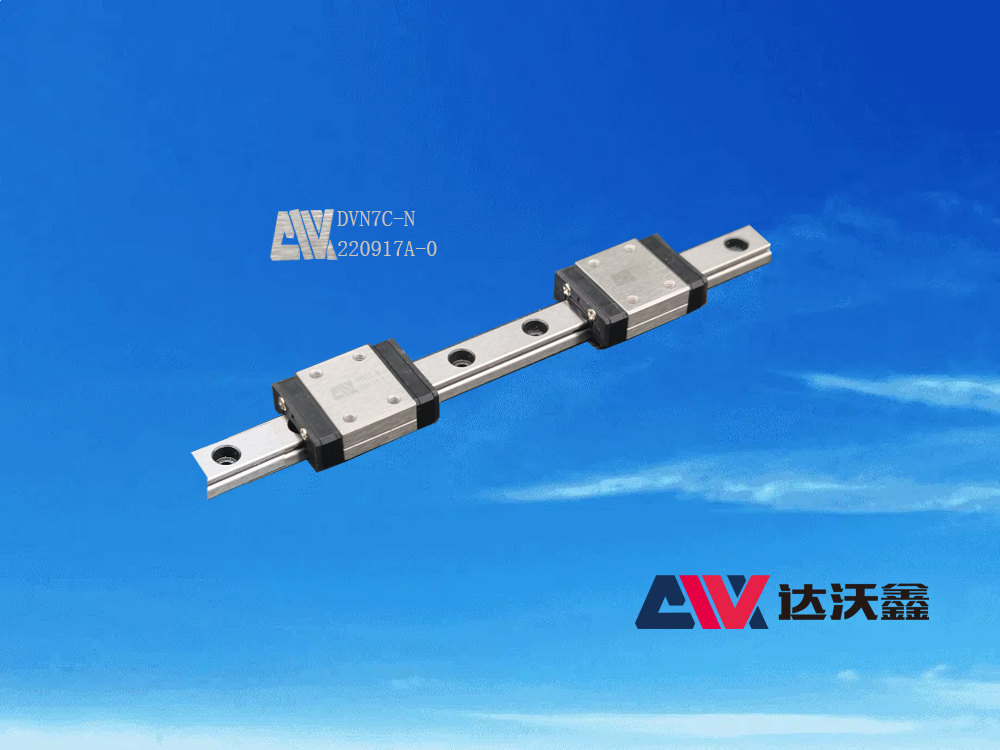

圖：陜西達沃鑫生產的DVN7C-N標準微型導軌圖片

  陜西達沃鑫生產的標準微型導軌同許多進口導軌的規格一樣，其規格數值就是其滑軌WR值，也就是說其WR值為7mm，我們可以用卡尺直接測量就能判斷它的規格。那么我們要想判斷它具體屬于哪一種型號，就需要知道它的參數值。它的組合尺寸為H為8mm，N為5mm，我們就可以知道滑塊尺寸的總寬度，也就是W值為17mm，而其滑軌尺寸HR值為4.8mm，固定螺栓孔中心距距P值為15mm，E值為5mm。DVN7C-N標準微型導軌的參數值很多，我們不能一一介紹，因此著重介紹其滑塊部分的尺寸和其基本動額定負荷，基本靜額定負荷，容許靜力矩，及滑塊重量這五部分，因為這是它區別于同規格其它產品的重點。1、滑塊尺寸的C值為8mm，L1值為21.8mm，L值為30.8mm。2、基本動額定負荷為0.98KN，基本靜額定負荷為1.24KN。3、容許靜力矩MR值為7.64N-m，Mp值為2.84N-m，Mr值為2.84N-m。3、滑塊重量為0.010Kg，也就是10克重。

  在選型時，我們可以先看本文介紹的這些尺寸參數是否合適，如果不合適，則不選擇這個規格的產品，如果合適，可以再了解DVN7C-N標準微型導軌其它參數，這樣才能保證選擇到合適的微型導軌。
